工作機械を用いた精密部品製造の全容解説

＊この記事は生成AIで作成しております

最先端の工作機械を駆使して生まれる精密部品。それらはどのようにして作られ、品質はいかに保たれるのでしょうか。この記事では、「工作機械を用いた精密部品製造の全容」について、基本から応用技術、品質管理方法に至るまで、詳細に解説していきます。工作機械の種類や役割から始め、精密度を決める重要な要因、そして品質向上に寄与する自動化技術に至るまでの一連の流れを、わかりやすくご紹介いたします。

1. 工作機械の基本とは

工作機械とは、金属やプラスチックなどの素材を切削、穴あけ、研磨するなどして形を整えるための機械です。これらの機械は、製造業において欠かせない役割を担い、特に精密部品の製造において中心となります。基本的な構造としては、切削工具を用いて素材を加工する加工部と、加工物を支え固定するための工具台などから成り立っています。加工方法には、素材を固定して工具を動かすもの、工具を固定して素材を動かすものなど様々な方法があります。

1.1. 工作機械の種類と特徴

工作機械には多種多様なものが存在し、それぞれ特有の加工方法と特徴があります。代表的なものには、フライス盤、旋盤、マシニングセンター、研削機などがあります。フライス盤は主に平面や溝を削り出すために使われ、その精度と多様性から幅広い分野で活用されています。旋盤は円筒形の素材を削る際に使用され、内面や外面を正確に加工することができます。マシニングセンターは、これらの機能を一つに集約した多機能の工作機械であり、一台で複数の加工を行うことが可能です。また、研削機は非常に滑らかな表面仕上げを実現するための機械であり、非常に高い精度が求められる加工に用いられます。

1.2. マシニングセンターの役割

マシニングセンターは、フライス盤やボール盤などの機能を統合した高度な工作機械です。コンピュータ数値制御（CNC）技術を活用して自動化されており、複雑な形状や高精度な加工が一台で行えるのが大きな特徴です。また、交換可能な工具を複数持ち、プログラムに従って工具交換を行いながら加工を進めることができます。このため、高い生産性と効率性を実現し、特に多品種少量生産の現場で強力な力を発揮します。さらに、専門のオペレーターによる細かなプログラミングが可能で、複雑な3次元形状の部品も高精度に加工できるのが、マシニングセンターの大きな役割です。

1.3. 旋盤の操作と加工範囲

旋盤は工作機械の中でも特に基礎的な機械の一つであり、円筒形や円錐形の加工に特化しています。操作者はハンドルを動かして工具の位置を調整し、素材の回転に合わせてチップを接近させて加工を行います。また、近年ではCNC旋盤も普及しており、これらの機械ではプログラムに従って自動的に加工を進めることができます。加工範囲としては、一般的な軸受や歯車などの部品から、医療機器や自動車部品などの精密な部品まで幅広く、その多様性と汎用性から多くの製造現場で重宝されています。

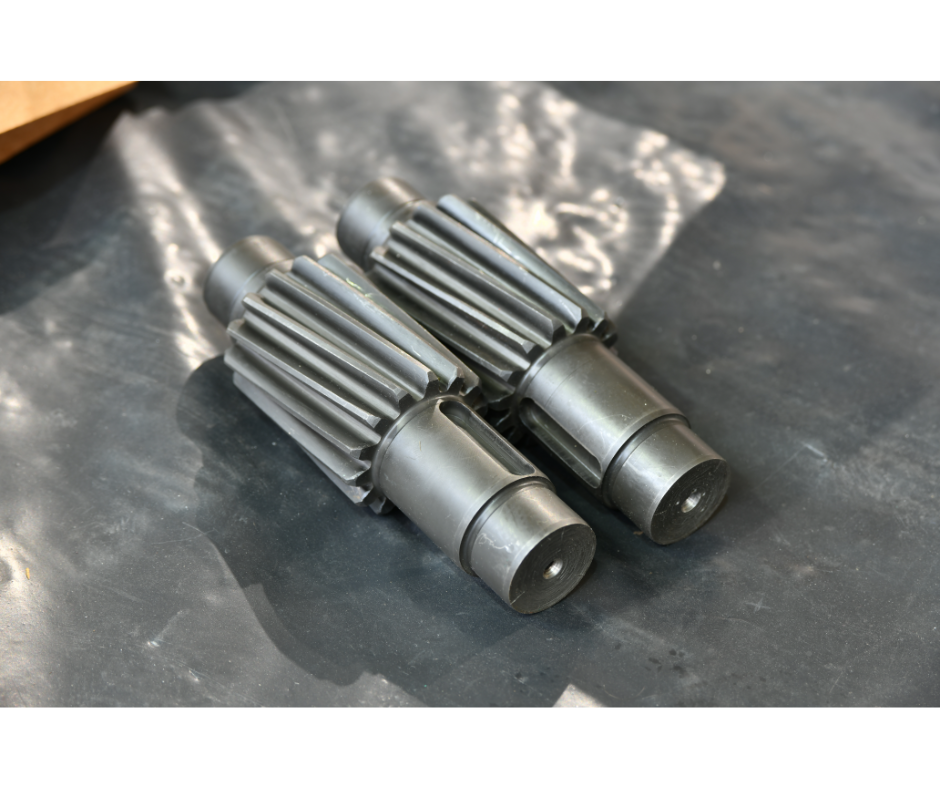

2. 精密部品製造の工程概要

精密部品の製造においては、工作機械の選定から始まり、設計図からの図面読解、適切な素材の選定、加工プロセスの計画と実行、最終的な品質管理まで、一連の工程が重要な役割を果たします。これらの工程は互いに密接に関連しあい、製品の品質と生産効率に直接的に影響を及ぼすため、それぞれの段階で精密さと高い技術力が要求されます。特に、現代の高度に発展した産業では、マイクロメートル単位の精度を求めることが一般的であり、加工機械の性能やオペレーターの技術だけでなく、工程全体の最適化が極めて重要です。

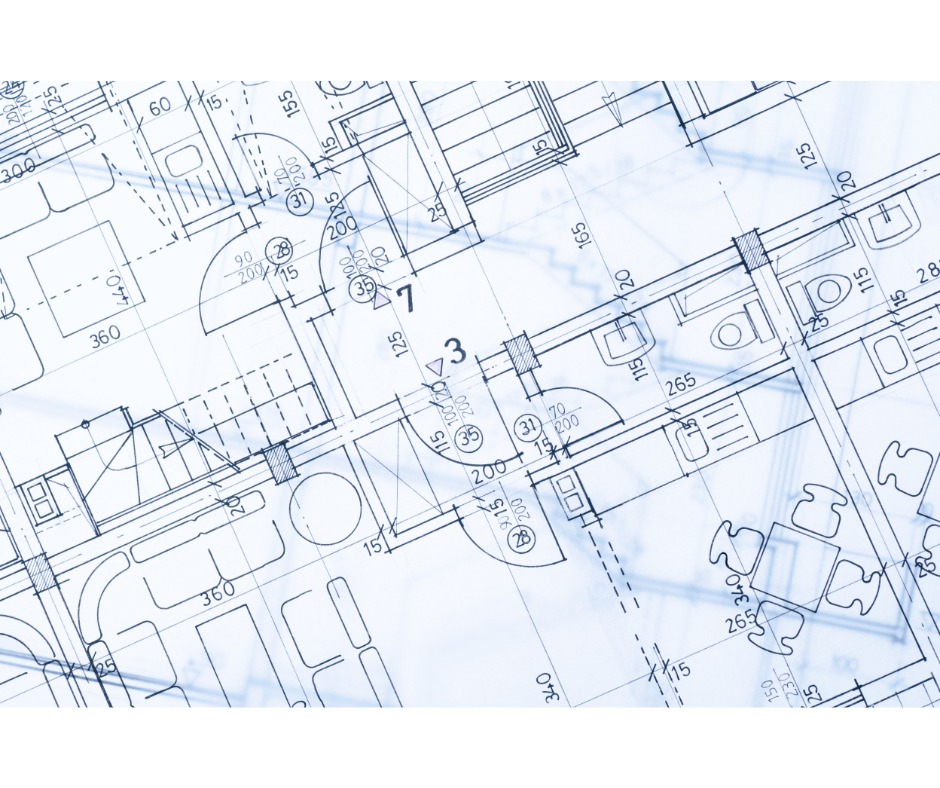

2.1. 図面読解の重要性

製造にあたってはまず、図面を理解し、製品設計者の意図を正確に把握することが不可欠です。図面には寸法や材質、許容誤差、表面処理など、製作に必要なあらゆる情報が記されているため、これらを適切に読み取ることが、正しい部品を製造する第一歩であります。図面が持つ情報を精確に理解するためには、高い技術力と経験が必要で、特に新しい部品や複雑な形状の部品を製造する際には、その重要性は一層増します。図面の読解は、どのような工具や機械を使うべきか、どの工程をどの順序で実行すべきかなど、生産全体の流れを決定づける基盤となるのです。

2.2. 加工プロセスの計画

図面を解読した後、具体的な加工プロセスを計画します。この段階では、どの加工法を用いるか、オペレーションの順序、工具の選定、必要な機械の稼働時間など、詳細なプロセスの計画が求められます。加工プロセスの計画には冷静な判断と、製造における豊富な知識が不可欠で、同時に予期せぬ問題への適応力も必要とされます。また、効率的な生産のためには、無駄な動きを省きつつ、精密さを担保するプロセス設計が必要となります。経済性と品質のバランスを考慮した上で、最適な加工プロセスを策定することが製造効率の向上につながります。

2.3. 素材選定の基準と方法

最適な素材の選定は、品質高い製品を作り上げる上で欠かせないプロセスです。素材選定には、製品の用途、強度、耐熱性、耐食性など多くの要因を考慮する必要があります。例えば、航空宇宙部品や医療機器などの精密機器に用いられる部品では、軽量でありながら高い耐久性が求められるため、チタンや高性能プラスチックなど特定の素材を選択することが一般的です。素材選定においては、製品設計者の要望と実際の加工性やコストを天秤にかけ、適切な素材を選び出す眼力が必要になります。また、サプライチェーンの観点からも安定供給が得られる素材を選定する必要があります。

3. フライス加工の技術と応用

工作機械を用いた精密部品製造の中で不可欠な技術のひとつがフライス加工です。多彩な形状を持つ部品を効率よく加工す

るためには、高度なフライス加工技術が求められます。フライス加工は、工作物を固定し、回転するカッターで削り取る方法であり、形状や精度を出すための工程が多岐にわたります。この加工技術によって、複雑な形状や、狭い部分、微細な溝といった特殊な要求に応えることができるのです。

3.1. フライスの種類と機能

フライス加工を行うにあたって、適切なフライスを選定することは極めて重要です。フライスには、エンドミル、面取りフライス、Tスロットカッターなど様々な種類があり、それぞれ異なる機能を持っています。エンドミルは平面や曲面、溝を加工したい時に用いられますが、TスロットカッターはT字型の溝を加工する際に特化しています。これらのフライスを選ぶ際には、加工したい形状や仕上がりの品質、さらには加工する素材の種類によって異なる選択がなされるのです。

3.2. 複合形状のフライス加工

複合形状のフライス加工では、複数の加工過程を組み合わせて、一度のセットアップで多様な形状を実現します。例えば、曲面と平面、溝と突起など複雑な部品を、別々の工程を経ずに加工することも可能です。このような加工を可能にするためには、CNC（Computer Numerical Control）技術を駆使したプログラミングが重要となるでしょう。加工機械が正確な指示に従って動くことで、高精度な製品製造が実現されるのです。

3.3. 切削技術の進化

切削技術は日々進化しており、フライス加工の精度や効率も大きく向上しています。たとえば、マイクロメートル単位での精密加工を可能にする超精密フライス機や、超硬材料を使用した刃物などが開発され、硬度が高い素材や複雑な形状の加工も行えるようになりました。また、加工速度の向上や長時間の安定稼働を可能にする技術も導入されており、生産性の向上に貢献しています。

4. ドリル加工の基礎と注意点

ドリル加工は、穴をあけるための基本的な工作機械加工です。精密部品製造においては、極めて高い精度と品質が求められます。ドリル加工を行うときには、材料の硬さや穴の深さ、直径によって適切なドリルを選定することが重要です。また、ドリルの回転速度や送り速度など、切削条件を適切に設定することで、加工する部品の品質を保ちながら効率よく作業を進めることができるのです。適切なクーラントの使用は、刃の耐久性を高め、加工表面の仕上がりを良くするためにも不可欠です。加工工程を計画する際には、これらの注意点を十分に理解し、適切な準備と調整が大切になります。

4.1. ドリル加工のプロセス

ドリル加工のプロセスは複数のステップに分かれます。初めに、加工する部品の図面を読解し、どのような穴が必要であるかを把握します。次に、必要な穴の直径や深さに基づいてドリルを選択し、それに合わせたワークホルダーの設定を行います。ドリル加工を始める前に、加工機械の設定を見直し、必要な保護具を身に着けることも重要です。マシニングセンターや専用のドリリングマシンを使用し、設定した切削条件に従って穴あけ作業を進めていきます。この際、材料の加熱を防ぐため、適切なクーラントの供給を継続し、ドリルの摩耗や破損に注意しながら作業を行うことが大切です。最後に、加工後の部品にバリ取りを行い、測定器を用いて寸法や表面粗さをチェックし品質を確認していきます。

4.2. 切削条件の選定

切削条件の選定はドリル加工で非常に重要な工程です。ドリルの材質やコーティング、加工する材料の種類に応じて、最適な切削速度や送り速度を決定する必要があります。切削速度が適切でないと、加工面に不要な摩擦熱が生じ、工具の摩耗を早めたり、加工精度が低下する可能性があります。一方で、送り速度が速すぎると、工具に過大な負荷がかかり、破損するリスクが高まります。したがって、適切な切削条件を見極めることで、精密部品の製造において高品質で効率的な加工を実現することができます。また、長時間の加工や複雑な形状の穴あけを行う場合には、工具の冷却をより重視し、適切なクーラントの選定が重要になります。

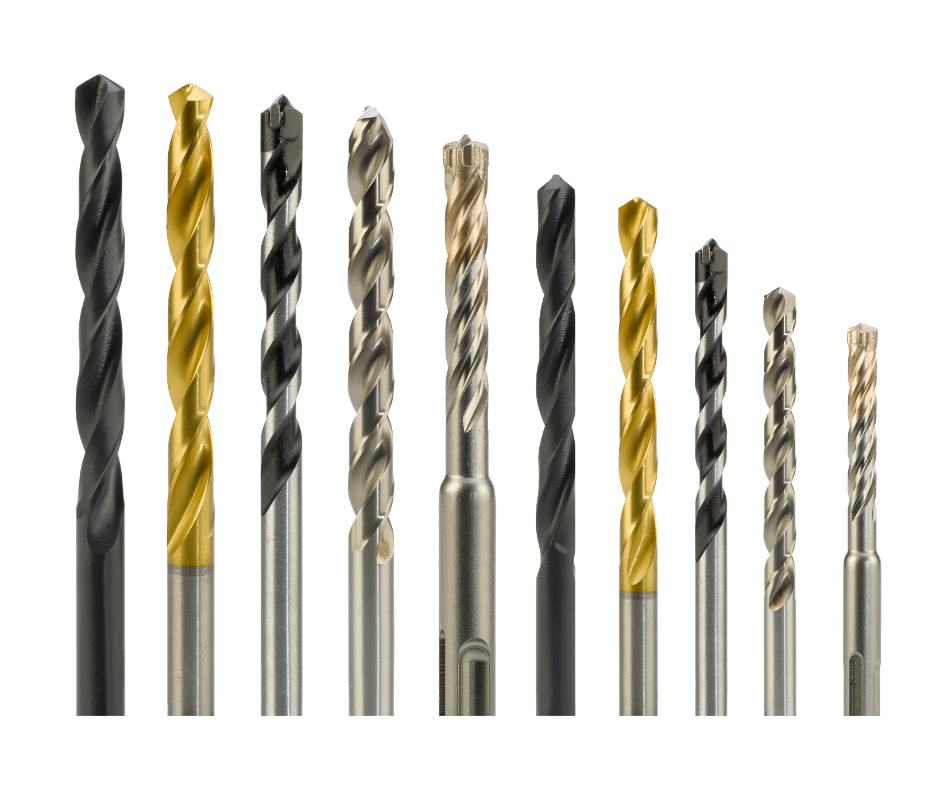

4.3. ドリルの刃の種類と用途

ドリルの刃は、その形状や材質によって様々な種類があり、それぞれ異なる用途に適しています。例えば、一般的なハイスドリルは多くの金属加工に使用されますが、硬い材料や特殊な用途には、超硬ドリルやダイヤモンドドリルなどが選ばれることもあります。また、穴の形状に応じたドリルも存在し、例えば段付きドリルは底面が平らな穴を加工するのに適しています。さらに、小さな穴や精密な加工を要する場面にはマイクロドリルが使用されることがあります。ドリルの選択は、加工する部品の材料、硬度、必要な精度、穴の深さといった要因を総合的に考慮し、適切なものを選ぶことが重要です。適切なドリルの選択により、高い加工品質を維持しつつ、工具の耐久性を高めることが可能になります。
